Illustrator【8】終点側にハンドルを設定して曲線を描く


  SAMPLE  このページで使用するサンプルファイルがあるページを開く


 終点側にハンドルを設定して曲線を描く

1．ペンツールで■Aをクリックして、ハンドルのないアンカーポイントを設定します。

2．■Bの位置からドラッグして、ハンドル付きのアンカーポイントを作成します。下絵の線と一致する位置でマウスボタンを離します。

3．Enter（return）キーを押してパスの描画を終了します。

MEMO

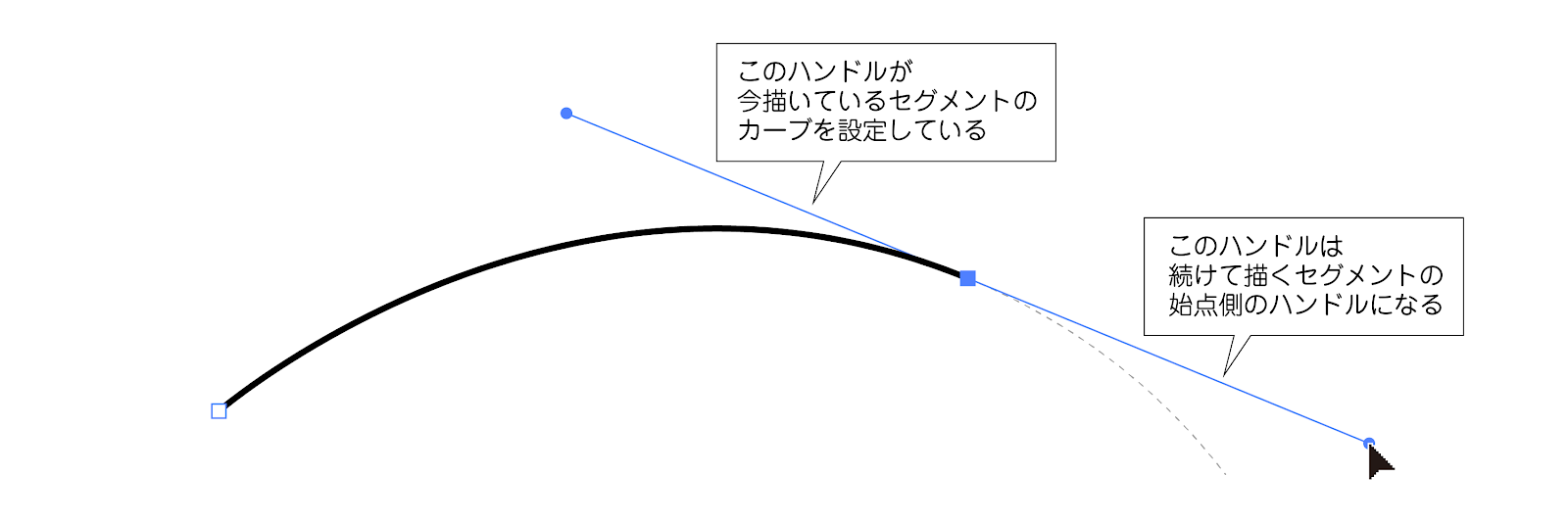

終点側のハンドルを作成するときは、次のセグメントのハンドルを同時に設定しています。カーソルと反対側のハンドルが、現在作成しているセグメントのカーブを設定しています。


 もっと描こう

サプルファイルにある練習1から練習4の下絵に合わせてパスを描きましょう。ハンドルの長さと向きで曲がり具合が変わることに注目してください。
