Illustrator【10】ハンドルの向きを垂直・水平・45度に固定する


  SAMPLE  このページで使用するサンプルファイルがあるページを開く


 ハンドルの向きを45度単位に固定する

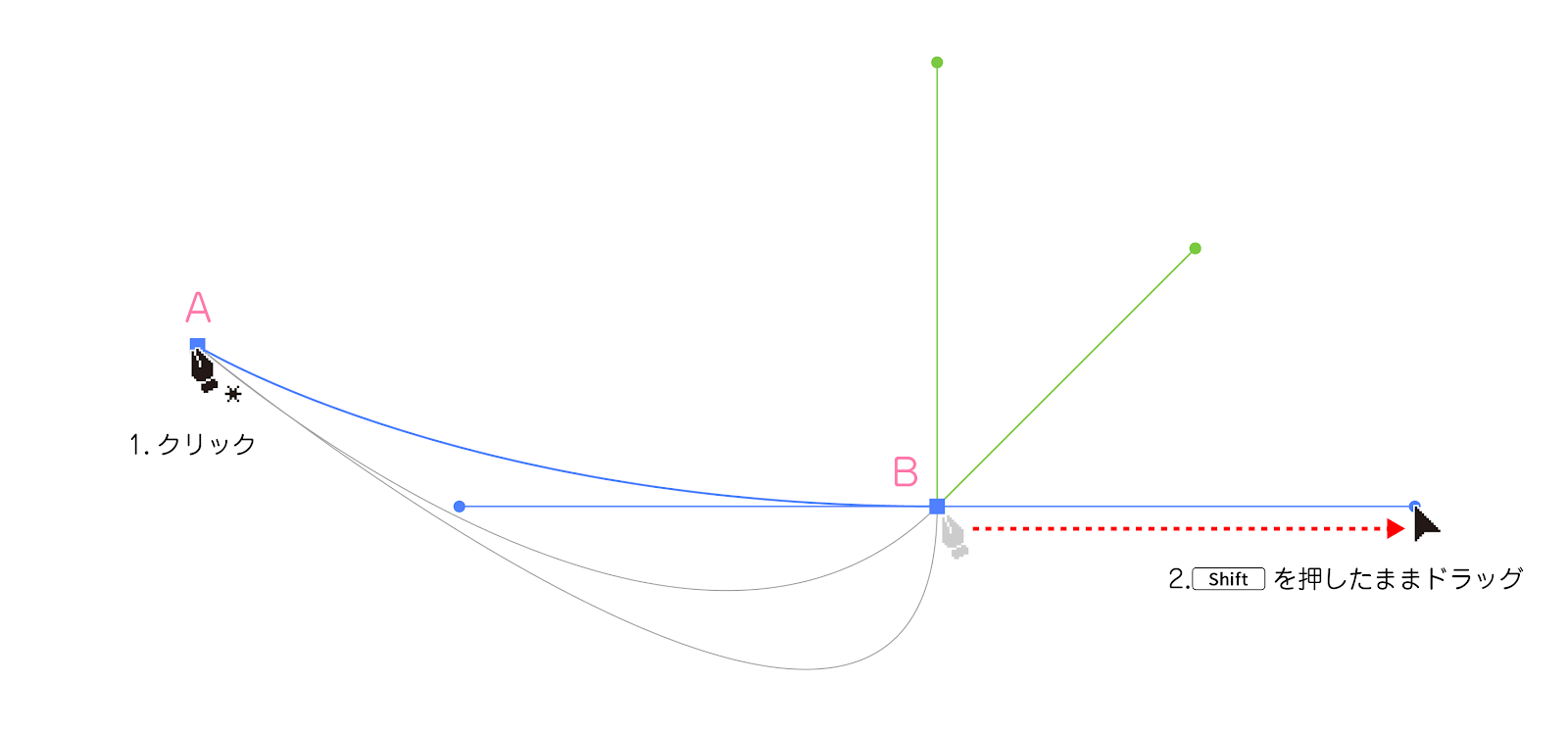

1．ペンツールで■Aをクリックします。

2．■Bの位置からShiftキーを押しながら水平右方向にドラッグすると、ハンドルの向きが水平に固定されます。

3．Shiftキーとマウスボタンを押したまま左斜め上にドラッグすると、ハンドルの向きが45度に固定されます。

4．さらにShiftキーとマウスボタンを押したまま左斜め上にドラッグすると、ハンドルの向きが垂直に固定されます。マウスボタンを先に放してから、Shift キーを放します。Enter（return）キーを押してパスの描画を終了します。


 ハンドルの向きを45度単位に修正する

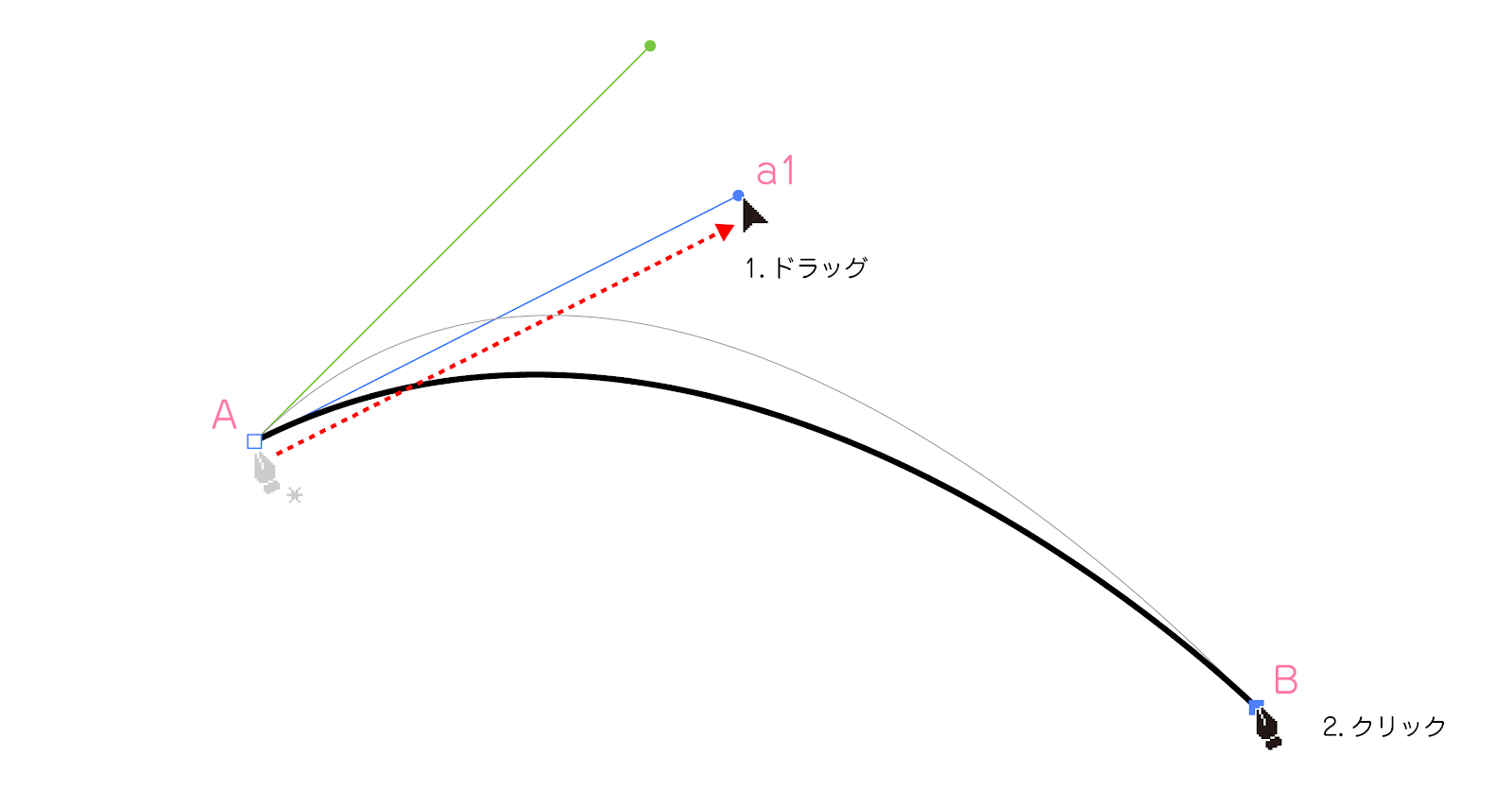

1．ペンツールで■Aの位置から●a1までドラッグして、ハンドルを作成します。

2．■Bをクリックします


3．Ctrl（command）キーを押したままにしてダイレクト選択ツールにします。


4．Ctrl（command）キーとShiftキーを押しながら始点の方向点を少し上にドラッグすると、ハンドルの向きが45度に固定されます。下絵の線に合わせたらマウスボタンを放します。

5．Ctrl（command）キーとShift キーを放してペンツールに戻り、Enter（return）キーを押してパスの描画を終了します。
