Illustrator【3】線を描くために必要な名称を覚える
ペンツールの操作を説明するとき使用する専門用語です。

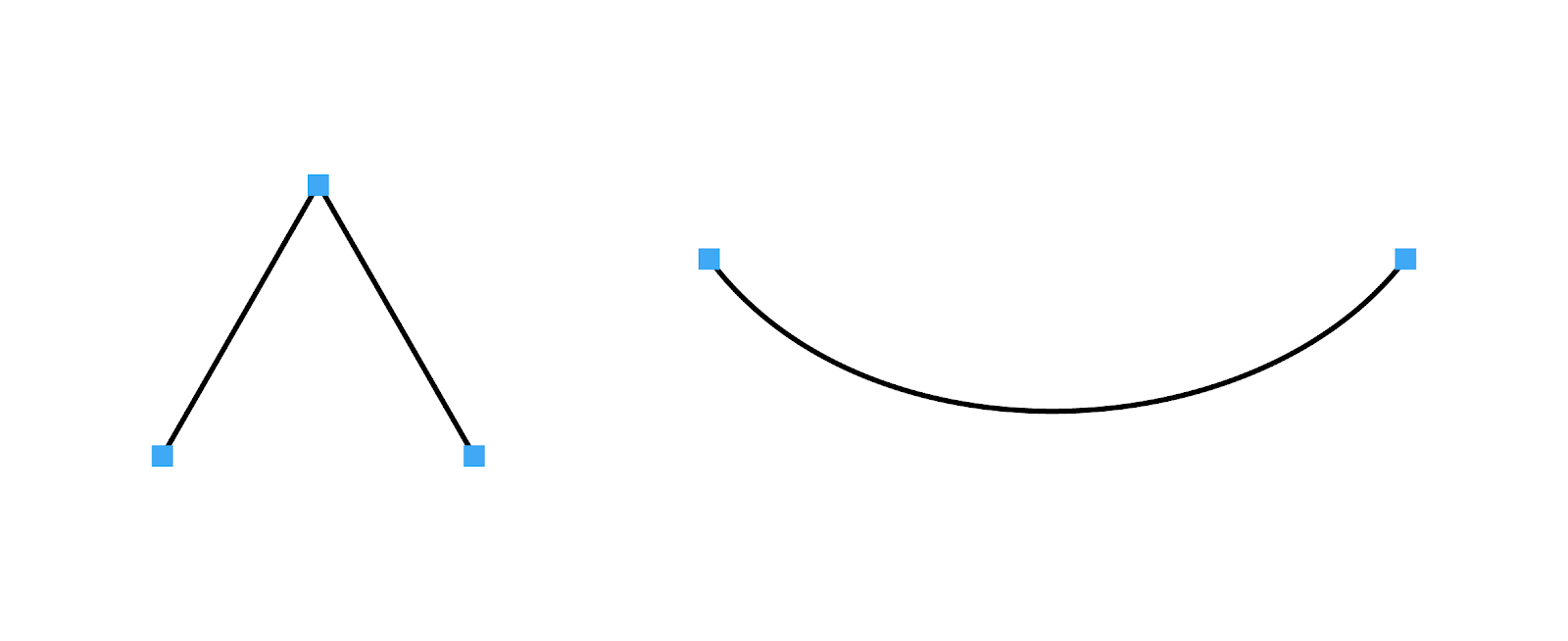

パス
ペンツールや長方形ツールなどで描いた線の全体を指して「パス」と呼びます。
path=経路、道筋。
アンカーポイント
線の位置を決める点です。選択したアンカーポイントは塗りつぶした四角形（■）、未選択のアンカーポイントは白抜きの四角形（□）で表示されます。
Anchor=錨（いかり、びょう）。動かないように固定するもの。

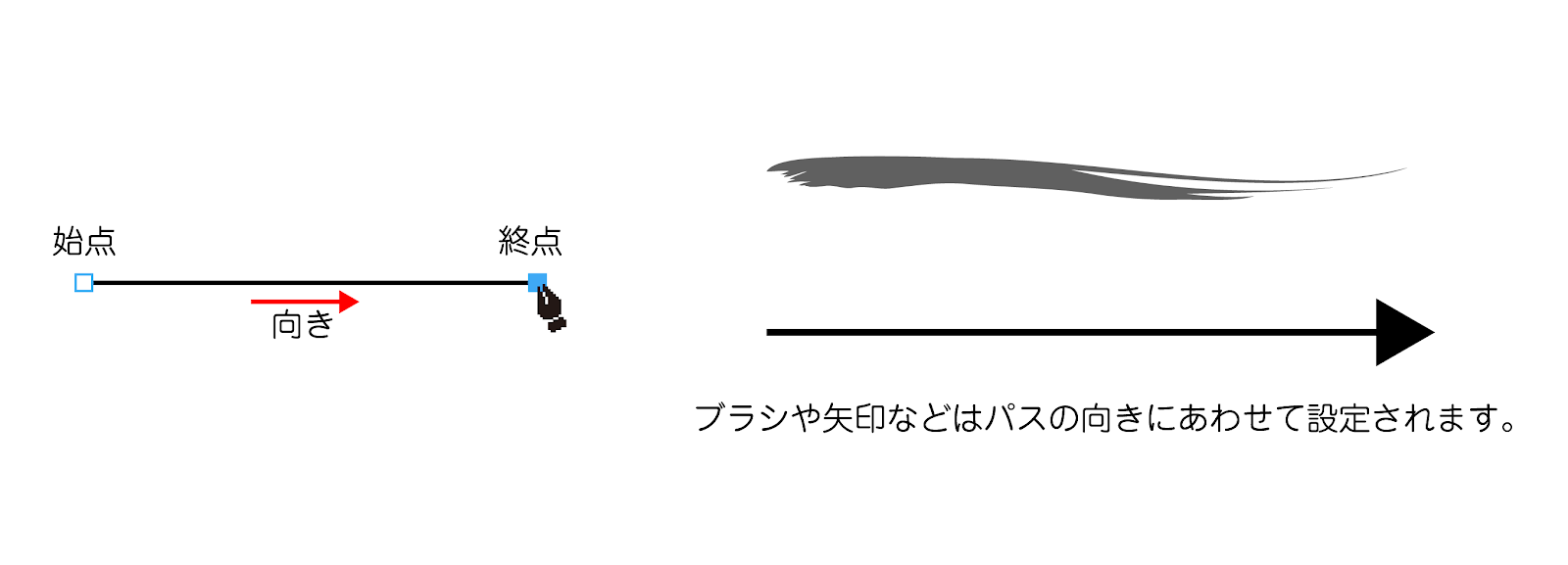

始点／終点
線を描くとき最初に設定したアンカーポイントが始点、最後に設定したアンカーポイントが終点です。パスは始点から終点に向かう方向があります。
方向点
アンカーポイントに作成する接線の端にある点を方向点と呼び、アンカーポイントと方向点の間をつなぐ線を方向線と呼びます。
ハンドル
方向点と方向線をまとめてハンドルと呼びます。ハンドルは曲線のアンカーポイントを選択すると表示されます。
セグメント
アンカーポイントの間をつなぐ線です。「直線セグメント」「曲線セグメント」と区別することもあります。
segment=分割可能な一部。
スムーズポイント
アンカーポイントにある2つのハンドルが一直線に固定されている状態です。ハンドルが一直線のスムーズポイントは、曲線セグメントのつなぎ目が滑らかなカーブになります。
コーナーポイント
アンカーポイントにハンドルがない、ハンドルがひとつだけ、2つのハンドルが一直線に固定されていない状態です。
オープンパス
始点と終点のアンカーポイントが離れているヒモのような状態のパスです。
クローズパス
始点と終点を結んだ輪のような状態のパスです。
