Illustratorで立方体を描く2（回転編）Rotating cube

「Illustratorで立方体を描く」で作成した立方体のパスをベースにして、角度の違う立方体を作成します。

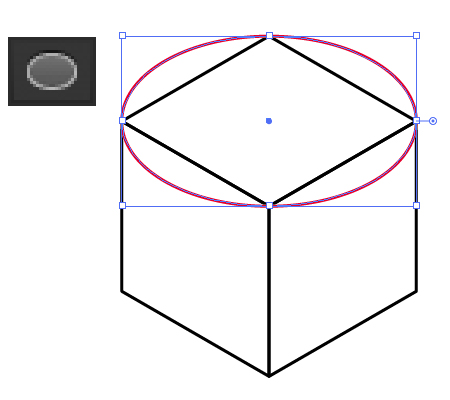

楕円径ツールで上面のひし形と同じ高さと幅の楕円を描画します。

楕円のパスを垂直下方向にコピーします。
（楕円は立方体が回転したときの軌道です）

楕円のパス2つを選択して、［オブジェクト］メニュー→［パス］→［アンカーポイントの追加］を選択します。

もう1回［オブジェクト］メニュー→［パス］→［アンカーポイントの追加］を選択します。
楕円に追加したアンカーポイントは、回転した立方体の頂点の位置を示す基準になります。

楕円のパス2つを選択して、［表示］メニュー→［ガイド］→［ガイドを作成］を選択します。

ダイレクト選択ツールで立方体の上面のアンカーポイントを楕円のガイド上にあるアンカーポイントの位置まで移動します。（［表示］メニュー→［ポイントにスナップ］を有効に設定して操作します）

側面のパスも同じ要領で移動します。これで最初の立方体の位置から22.5度回転した状態になります。

この図は45度回転した状態です。

67.5度回転した状態は、22.5度回転した立方体を垂直軸でリフレクト（反転）した場合と同じです。

4コマのGIF アニメーション
